[Nicolas]

En attendant les connecteurs plats, on peut avancer les claviers en passant sur les transferts deux couches de vernis mat. Afin de ne pas risquer un blocage des touches par entrée de vernis dans le mécanisme, un masque est confectionné rapido dans un couvercle fin en plastique ...


Les trous sont un poil supérieurs au diamètre des touches afin de bien dégager les flancs de celles-ci !


Bien entendu, tous ces dispositifs (borniers, transferts, masque ...) ont été approvisionnés et seront conservés pour deux autres exemplaires possibles pour les membres de la section secondairement intéressés.
L'esprit club, toujours !

[Nicolas]

Ayé, les connecteurs ultra-fins sont arrivés de Chine ... Comme il était impossible de trouver des connecteurs taille basse double mâle coudés au pas de 5,08 mm, je me suis rabattu sur des modèles au pas de 2,54 , beaucoup plus courants :


A la pince plate (et fine ...), on redresse une broche sur deux, que l'on extrait ensuite de la barette plastique


Et l'on obtient la pièce désirée !


Ce connecteur a bien une épaisseur inférieure à la base des touches du clavier !


[Frederic]

tu es un vrai virtuose en Electronique ! Nicolas

[Nicolas]

tu es un vrai virtuose en Electronique ! Nicolas

Pas plus que toi en figurines, Fred ! Mutualiser les compétences, c'est clairement la force majeure d'un club !
Suite du feuilleton " pont tournant" :

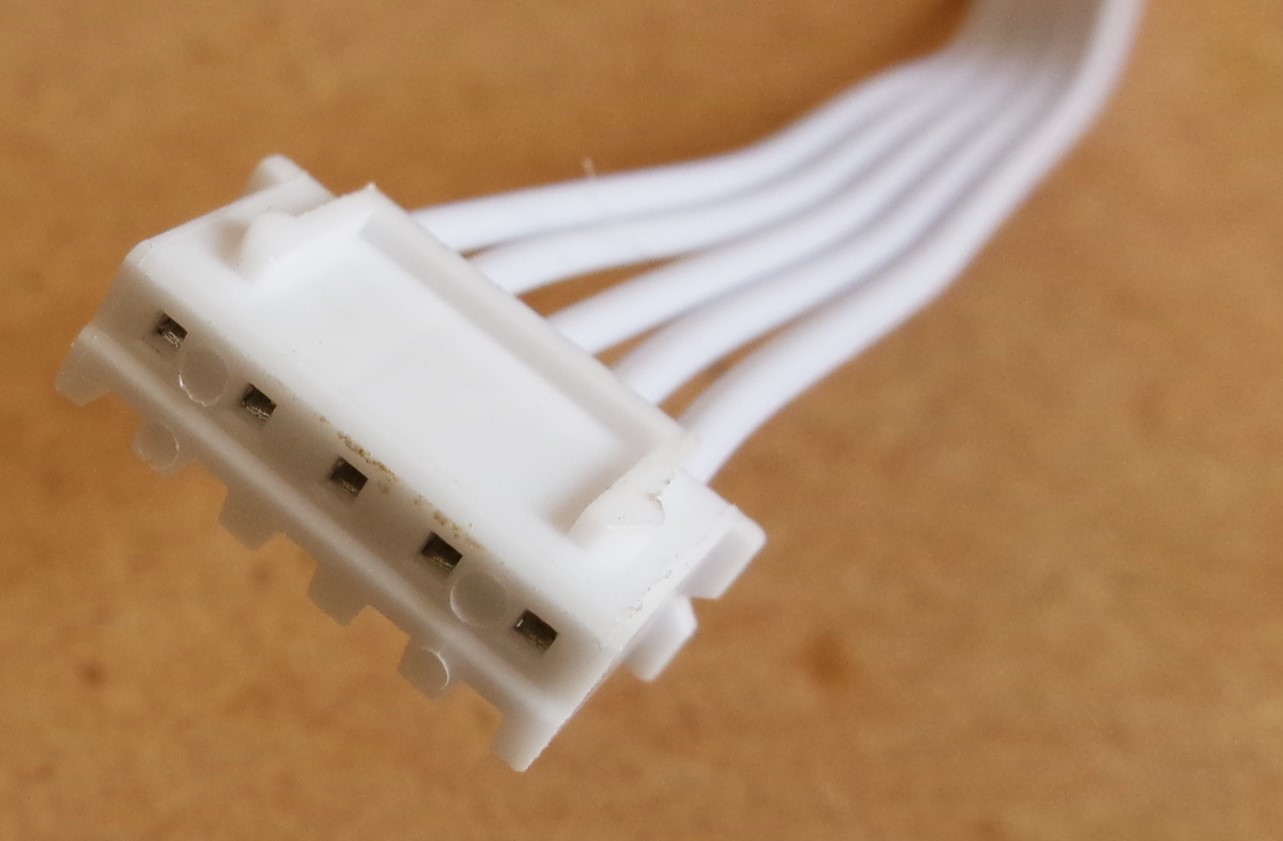

On a approvisionné des connecteurs plats femelles au pas de 2,54 mm, eux aussi, et nous allons leur faire subir le même sort que les précédents ...

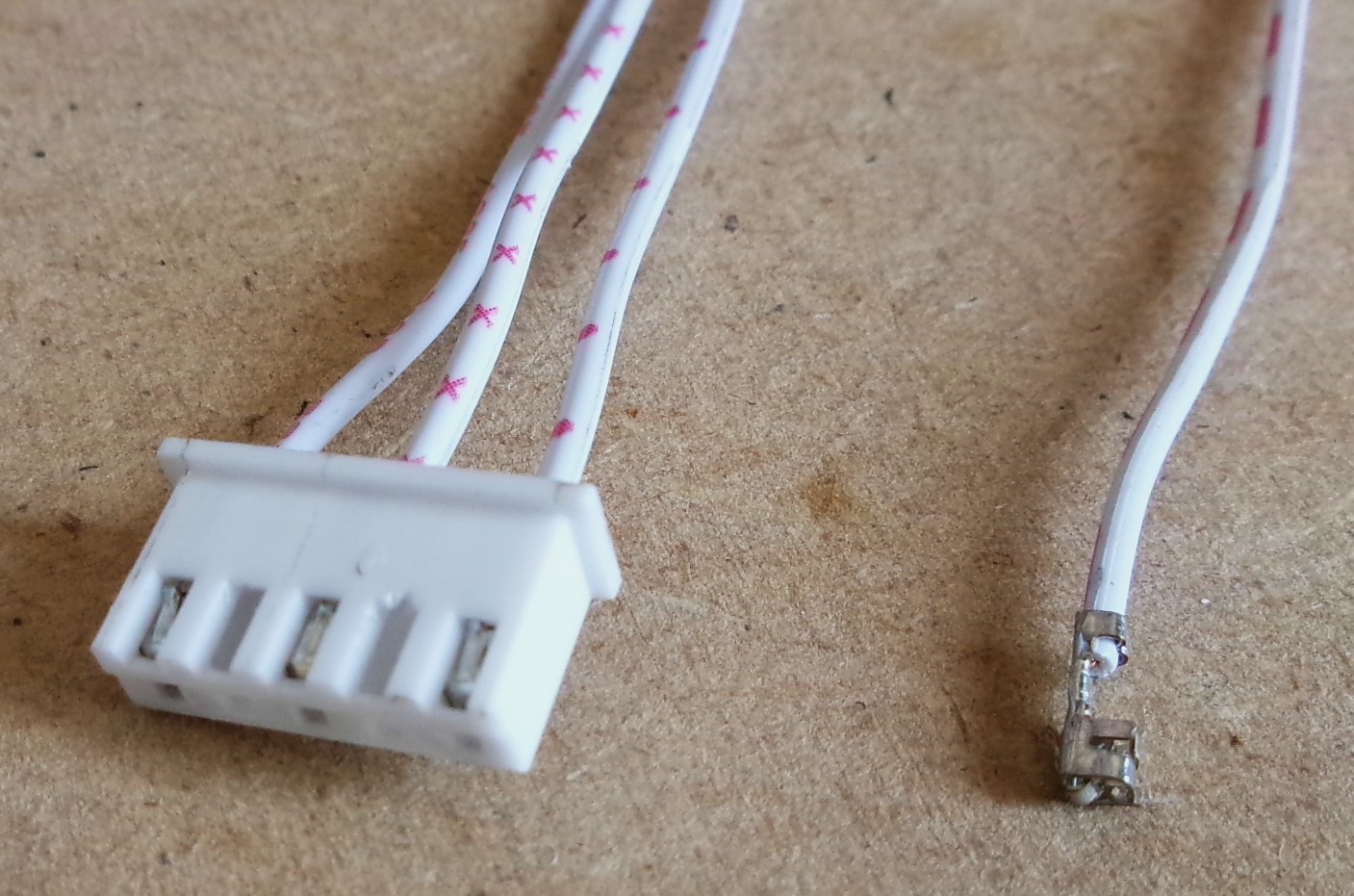

On retire 1 connection sur 2 en appuyant un tournevis fin sur la boucle anti-recul idoine, tout en exerçant un traction sur le câble correspondant ...

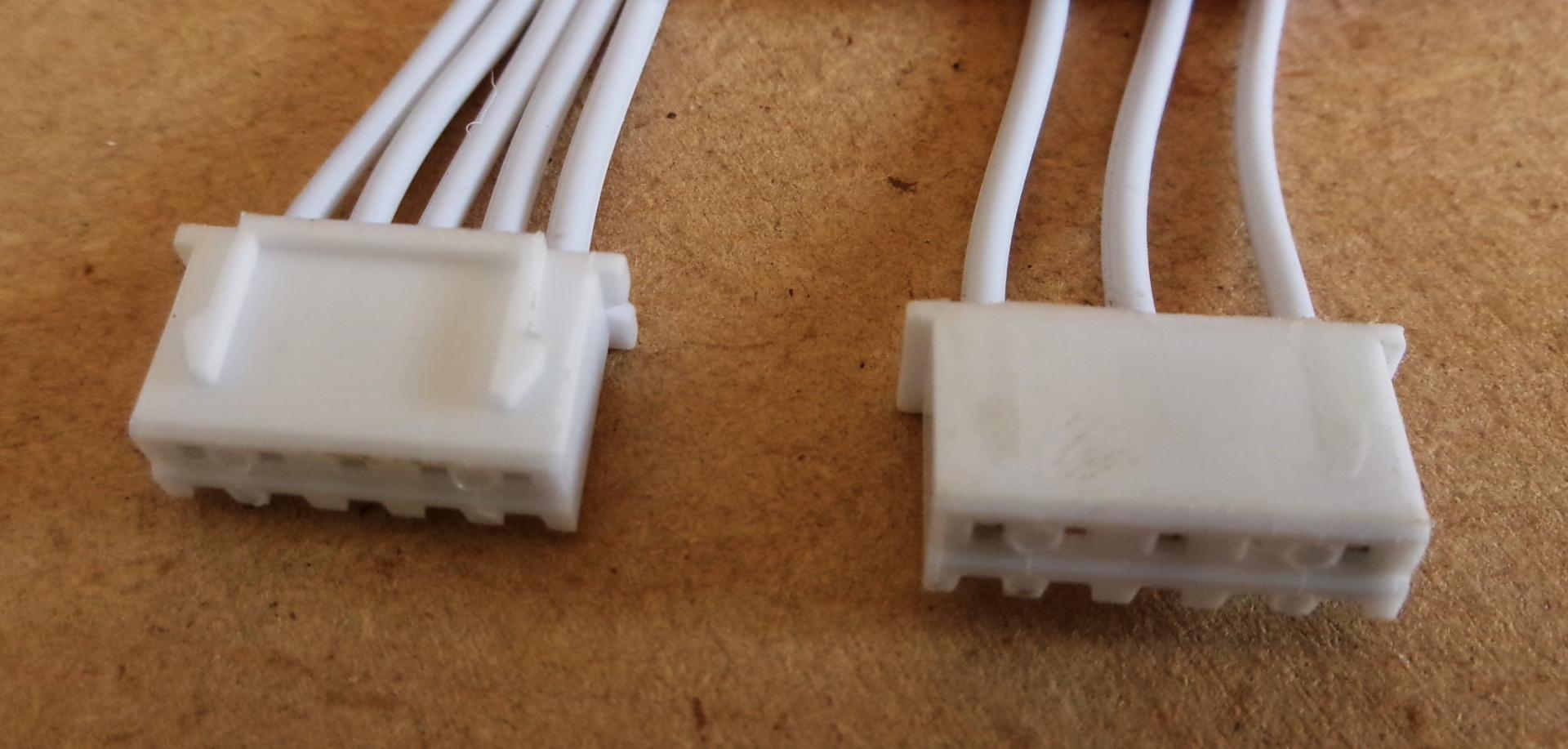

Puis on ponce les reliefs de verrouillage des connecteurs afin d'en diminuer l'épaisseur totale ...

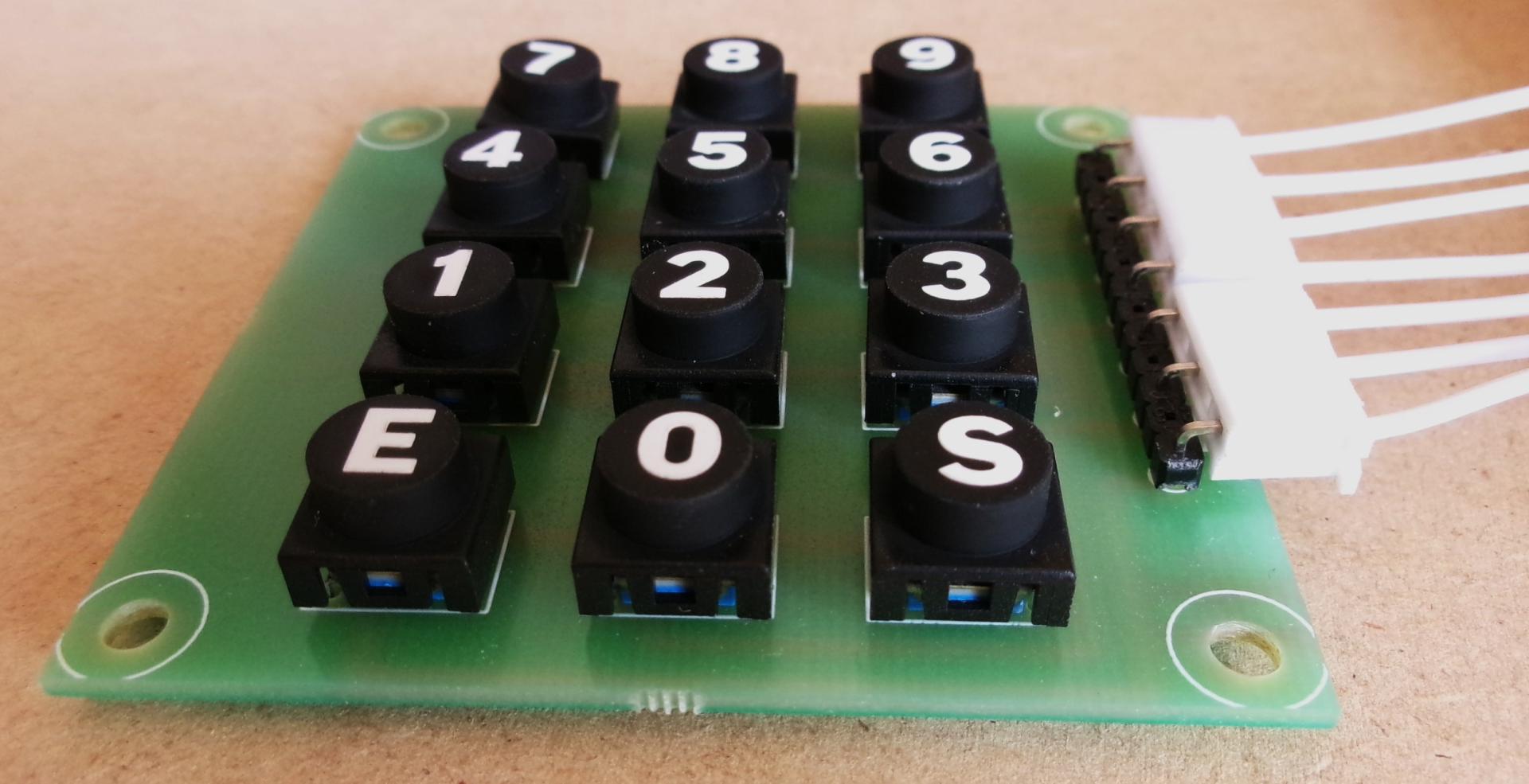

Et l'on peut les mettre en place sur le circuit imprimé du clavier !
